Что такое стальной отвод

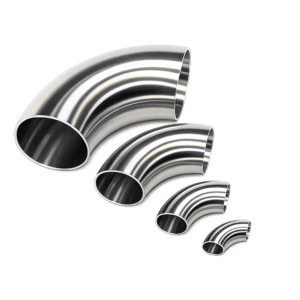

Стальной отвод — фитинг для поворота трубопровода на заданный угол. Бесшовные крутоизогнутые отводы выпускают по ГОСТ 17375-2001: их гнут из цельной трубы, поэтому на повороте нет сварного шва, а стенка держит давление наравне с магистралью. ТОО «Людмила» поставляет отводы в Алматы под диаметры труб 20–530 мм из стали 20 и 09Г2С — те же марки, что и у самих труб, чтобы стык под сварку был однородным.
Виды и углы отводов
Отводы различают по углу поворота и радиусу гиба. Крутоизогнутое исполнение с радиусом 1,5 условного диаметра компактнее сварных секторных отводов и надёжнее на давлении. Ниже — основные типы.
| Угол | Радиус гиба | Назначение |
|---|
| 45° | 1,5 DN | плавный поворот магистрали |
| 90° | 1,5 DN | основной поворот трассы |
| 180° | 1,5 DN | калач, разворот потока |
Кроме крутоизогнутых существуют гнутые отводы большого радиуса и сварные секторные — их применяют на трубопроводах крупного диаметра, где цельногнутый отвод изготовить сложно.
Как подобрать отвод
Отвод выбирают по условному проходу (DN), наружному диаметру и толщине стенки трубопровода — размеры должны совпасть, иначе стык под сварку получится с уступом и концентратором напряжений. Марку стали отвода берут под марку трубы: сталь 20 к стали 20, 09Г2С к 09Г2С. Для рабочих сред с давлением и температурой заранее уточняют исполнение по толщине стенки. Отводы обычно ставят в паре с бесшовной трубой, а концы линии закрывают заглушками.
Монтаж и применение
Крутоизогнутые отводы соединяют участки трубопровода стыковой сваркой под углом на тепловых сетях, водоснабжении, паро- и газопроводах, технологических линиях НПЗ и котельных. Компактный радиус экономит место в узлах обвязки, а бесшовное тело исключает риск разрыва по шву — критично для линий под давлением. Перед сваркой кромки разделывают и центруют, после — контролируют шов. Для герметичного закрытия концов той же линии нужны эллиптические заглушки.
Почему крутоизогнутый отвод надёжнее
В сварном секторном отводе поворот набирают из нескольких косых сегментов, соединённых швами, — каждый шов потенциальное слабое место. Крутоизогнутый отвод гнётся из цельной трубы, поэтому металл на повороте сплошной и равнопрочный. При равном давлении он служит дольше и меньше требует контроля. Именно поэтому на ответственных магистралях предпочитают крутоизогнутое исполнение по ГОСТ 17375-2001.
Материал и типоразмеры отводов
Отводы изготавливают из тех же марок стали, что и трубы, — чаще 20 и 09Г2С. Толщина стенки отвода подбирается под стенку магистрали, а исполнение — под рабочее давление и температуру среды. Крутоизогнутые отводы охватывают весь ходовой ряд условных проходов от малых Ду до крупных магистральных диаметров. При заказе указывают угол, условный проход, толщину стенки и марку стали — этого достаточно, чтобы подобрать деталь под конкретный узел обвязки. Сертификат подтверждает марку и параметры.
Контроль и приёмка
При приёмке отводов проверяют геометрию — угол, радиус и овальность в допуске, отсутствие трещин, плён и глубоких рисок на поверхности. Кромки под сварку должны быть ровными, без забоин. Для ответственных линий заказывают дополнительный контроль качества металла. Правильно подобранный и качественно вваренный отвод работает весь срок службы трубопровода без течей и разрушений по повороту — именно поэтому на давлении предпочитают заводское крутоизогнутое исполнение, а не самодельные сварные «утки».
Наличие и доставка в Алматы
Стальные отводы ходовых диаметров и углов держим на складе в Алматы, крупные и нестандартные привозим под заказ вместе с трубой и заглушками — так удобнее комплектовать узел целиком. Отгружаем с сертификатом, доставляем по Алматы и Казахстану. Пришлите условные проходы, углы и марку стали — подберём и посчитаем. Трубу под ту же линию смотрите в разделе бесшовных труб, а массу магистрали помогает прикинуть статья о весе стальной трубы.
Где применяют стальные отводы
Отводы — обязательный элемент любого разветвлённого трубопровода. В теплоснабжении их ставят на поворотах магистральных и распределительных сетей, в водоснабжении — на вводах и разводках, в паро- и газопроводах — на технологической обвязке. На НПЗ и в котельных отводы работают в узлах высокого давления и температуры, где важна равнопрочность поворота. В промышленном строительстве ими собирают технологические линии и системы пожаротушения. Правильно подобранный отвод под марку и размер трубы обеспечивает поворот без потери прочности и без риска течи по шву.
Как заказать отводы
Чтобы подобрать отводы, укажите угол (45, 90 или 180°), условный проход, толщину стенки и марку стали трубопровода. Удобно заказывать отводы вместе с трубой и заглушками одной партией — так проще выдержать единство марки стали и укомплектовать узел целиком. Мы подтвердим наличие на складе в Алматы, недостающие позиции привезём под заказ, отгрузим с сертификатом и доставим по Казахстану. Если нужна помощь с подбором под конкретный узел обвязки, опишите параметры линии — предложим оптимальное исполнение.
Опыт и гарантии поставки
ТОО «Людмила» комплектует трубопроводные узлы с 1992 года и поставляет стальные отводы вместе с трубой и заглушками со склада в Алматы. Каждая партия идёт с сертификатом качества, подтверждающим марку стали и соответствие ГОСТ 17375-2001. Мы помогаем подобрать отвод под конкретный узел обвязки, держим ходовые диаметры и углы на складе, а нестандартные и крупные размеры привозим под заказ в короткий срок. Отгрузка идёт по факту с сертификатом, а для оптовых покупателей действуют складские цены и индивидуальный расчёт логистики по Алматы и всему Казахстану. Оставьте заявку с параметрами линии — подберём отводы, трубу и заглушки одним комплектом.
В наличии
Арт.: BEND-213-2-V1-20
